Systemkomponenten

Alle Airtec® Hochdruck-Luftbefeuchtungssysteme werden unter Berücksichtigung von fünf Schlüsselfaktoren entwickelt: Langlebigkeit, Energieeffizienz, hygienische Konstruktion, Betriebssicherheit und modulare Flexibilität.

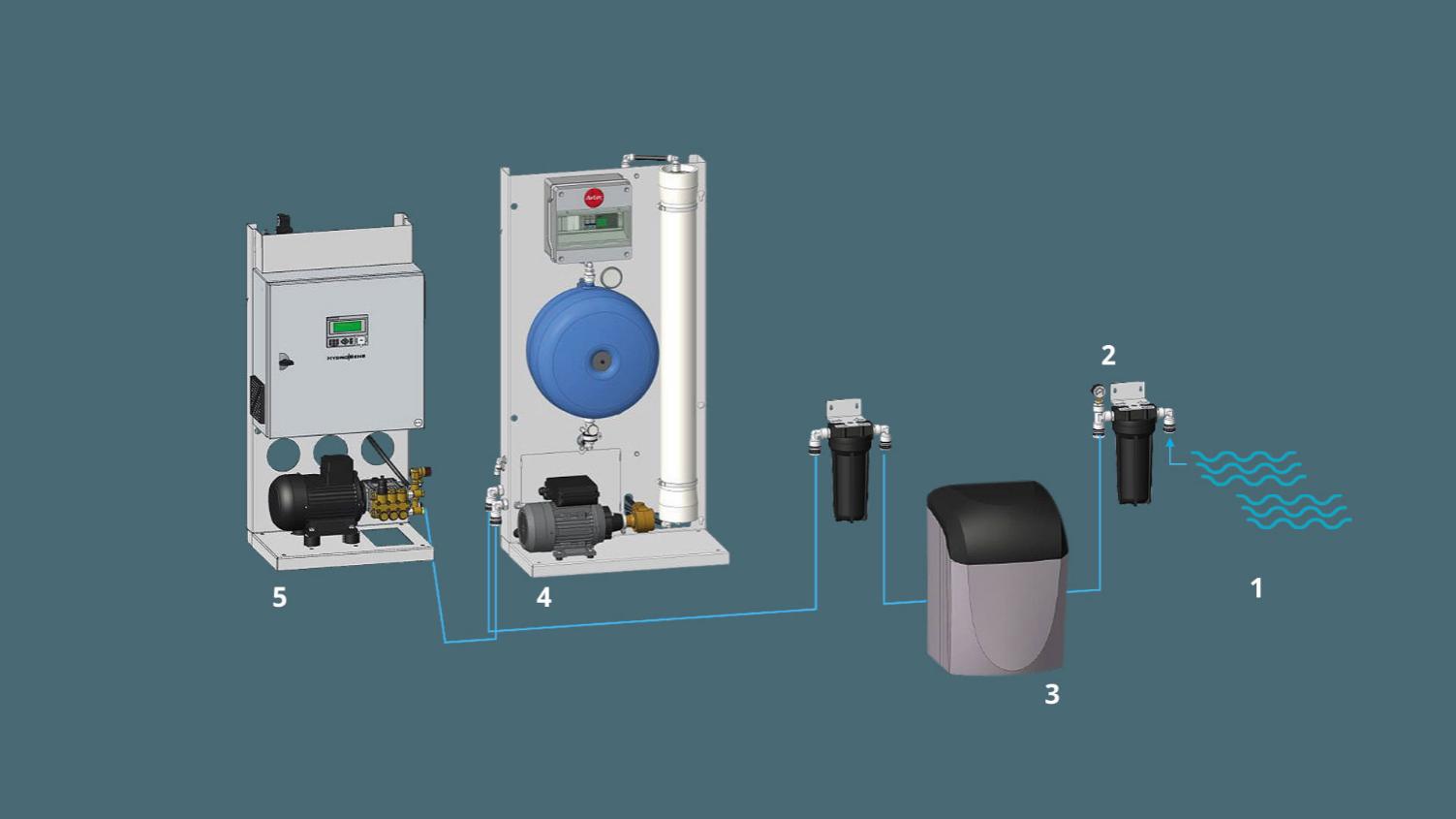

Das Herzstück eines jeden Airtec®-Systems ist die Abfolge der Systemkomponenten zur Sicherstellung der richtigen Wasserbehandlung und der Verteilung in die verschiedenen Bereiche des Innenraumsystems bzw. des kanalgebundenen Systems. Diese Abbildung zeigt die häufigste Zusammenstellung von Komponenten. Schauen Sie sich die Abbildung und die Beschreibung der verschiedenen Komponenten unten an – und setzen Sie sich jederzeit mit uns in Verbindung, wenn Sie mehr erfahren möchten.

1. Wasserversorgung und -fluss in der Maschine

  • Trinkwasserqualität

  • Legionellen-Risikobewertung gemäß dänischem Umweltministerium, Bericht 2004

  • VDI 6022

2. Mechanischer Filter

  • Entfernt Partikel oberhalb 1 µ

  • Verrät vieles über die Wasserqualität

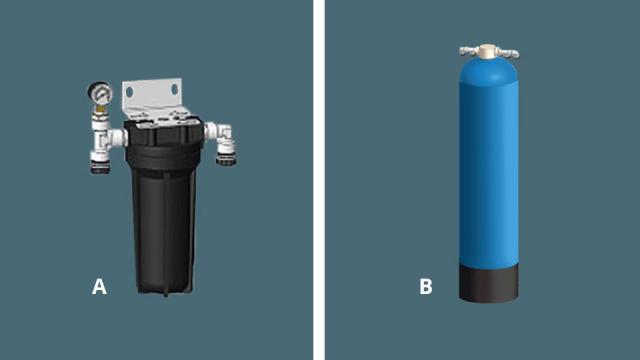

Der mechanische Filter (A) nimmt alle großen Partikel auf und kann durch einen zweiten mechanischen Filter unterstützt werden. Bei der Wartung kann jede Verfärbung des Filters einen Hinweis auf den Betriebszustand des Primärfilters liefern.

Durch Sichtprüfung des Filtrats können Probleme der Wasserversorgung selbst erkannt werden – bitte fragen Sie uns, wenn Sie nicht sicher sind, wonach Sie suchen sollen.

Je nach Wasserqualität vor Ort verfügen einige Anlagen auch über einen Kohlefilter (B), wenn die Gefahr besteht, dass der Chlorgehalt im zugeführten Wasser über den lokalen Normwerten liegt. In der Abbildung ist der Kohlefilter rechts dargestellt. Einige Länder fügen dem Trinkwasser Chlor zu, um Gesundheitsrisiken zu beseitigen – eine vollständige Liste der Länder, die fluoridiertes Wasser verwenden, finden Sie hier  >>

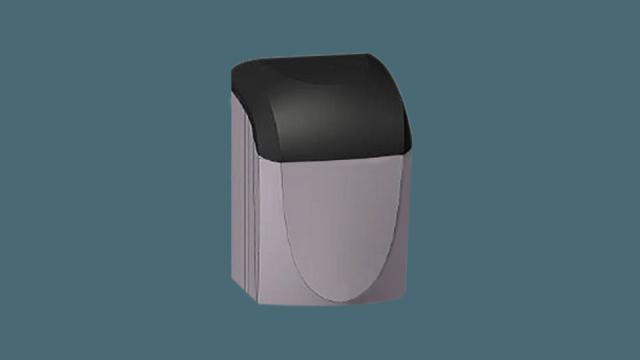

3. Enthärtung – Doppelfilter

  • Zweikammer-Enthärtung

  • Entfernt Ca, Mg, Mn, Fe (in Lösung)

  • Flussgesteuerter Regenerationsprozess

  • Dauerhaft weiches Wasser

Nach dem Primärfilter wird das Wasser in einem Enthärtungsgerät aufbereitet. Das Gerät entfernt Metallionen wie Kalzium und Magnesium, die als Bikarbonate auftreten, sowie Chloride und Sulfate, die eine Vielzahl von Problemen wie Verschmutzung oder galvanische Korrosion verursachen können.



Der Enthärter funktioniert mit einem Ionenaustauscherharz, in dem Kalzium- (Ca++) und Magnesiumionen (Mg++) gegen Natriumionen (Na+) ausgetauscht werden. Das Doppelfiltersystem stellt sicher, dass immer ein Filtergerät in Betrieb ist, während der inaktive Filter automatisch gespült werden kann.

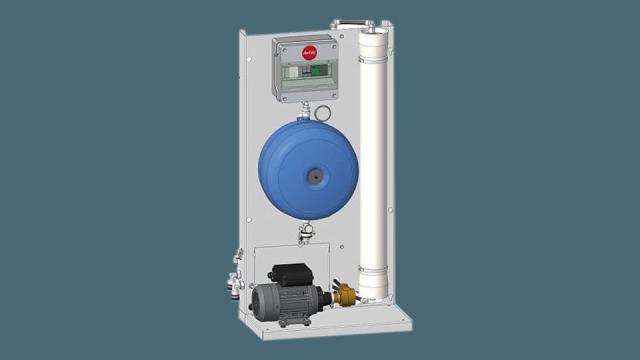

4. Umkehrosmose

  • Tankfreie Reihenlösung

  • Bis zu 98 % entmineralisiertes Wasser

  • Beseitigt Bakterien und biologische Schwebstoffe

  • Hygienischer Spülvorgang

  • UV

Wir empfehlen die Verwendung der Wasserreinigung durch Umkehrosmose in allen unseren Systemen – ob kanalgebunden oder Innenraum. In Kanalsystemen mit RTL-Geräten wird die Umkehrosmose dringend empfohlen – bitte stellen Sie uns Ihre Fragen.

Erfahren Sie hier mehr über unsere Umkehrosmose-Lösungen >>



PRODUKTBLATT RO INLINE >>
PRODUKTBLATT RO BASIC/>>



5. Pumpe und Regelung – HydroSens™

  • Hochdruckgerät, Stromverbrauch bis nur 2,1 W/l Wasser

  • Flexibler Wasserdurchflussbereich 4–1200 l/h

  • Wasserfluss ohne Rücklauf

  • Regelt drei RLT-Geräte bzw. zehn Raumbereiche

  • Abstufbarer Hochdruck-Wasserstrom

  • 1 % Zeitverzögerung

  • PID-Feuchtigkeitsregelung

PRODUKTBLATT RLT-GERÄT HYDROSENS™ >>
PRODUKTBLATT HYDROSENS™ INNENRAUM >>

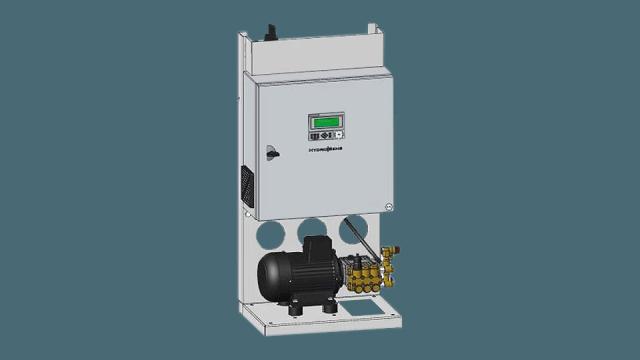

HydroSens™ ist eine Hochdruckpumpe mit Regelgerät, die Zerstäubern und Düsen Wasser mit einem konstanten Druck von 50 bar zuführt. HydroSens™ kann mehrere Räume oder Bereiche versorgen und passt sich an sich ändernde Durchflussbedingungen an.

Die Pumpe regelt eine Reihe von bereichsspezifischen Ventilen, die durch strategisch angebrachte Sensoren überwacht werden. Sobald ein voreingestellter Feuchtigkeitswert erreicht ist, schaltet sich das Bereichsventil ab und entlastet den Druck auf 2,5 bar.

Dadurch wird der Betriebsmodus beendet und ein Entleerungsmodus aktiviert, um die Düsen vom Wasserdruck zu entlasten und ein Nachtropfen zu verhindern.

  • Frequenzgesteuerte Pumpe mit einer Kapazität von 4–1200 Litern pro Stunde
  • MODBUS TCP/IP
  • Datenaufzeichnung (microSD-Steckplatz)
  • SafeSens™
  • HygienicSens™
  • EnergySens™
  • Innenraum-Feuchtigkeitsregelung

SafeSens™ überwacht den Wasserdurchfluss in jeder Zone, kommuniziert mit Raumsensoren, prüft die Anforderungen und regelt den Systembetrieb so, dass er jederzeit den Anforderungen entspricht.

HygienicSens™ überwacht die Pumpenleistung, regelt den Wasserdurchfluss und erübrigt eine Rücklauf-Umleitung. Die automatische Spülung verhindert stehendes, sich unnötig erwärmendes Wasser.

EnergySens™ optimiert die elektrische Systemleistung, indem sie den Pumpen- und Lüfterbetrieb auf das Nötige beschränkt.

Sonderausstattungen HydroSens™

  • MODBUS-RTU Master/Slave
  • Scada-Fernsteuerung
