Lesen des IX/HX-Diagramms
Das IX/HX-Diagramm, psychrometrische Diagramm oder Mollier-Diagramm ist eines der nützlichsten Werkzeuge bei der Planung eines Luftbefeuchtungssystems.
Das Mollier-Diagramm dient zur Berechnung der Wassermenge, die beigemengt werden muss, um einen gewünschten Kühleffekt oder einen gewünschten Feuchtigkeitswert in einem Raum zu erreichen.

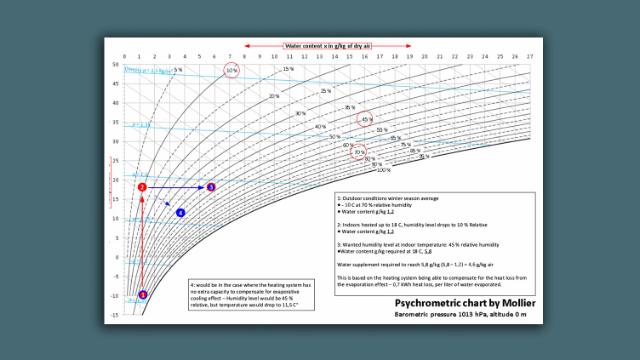

Beispiel für die Verwendung des Mollier-Diagramms
Schritt 1
In diesem Beispiel betrachten wir winterliche Bedingungen: -10° C, 70 % relative Luftfeuchtigkeit.
Vom Diagramm können wir ablesen, dass der Wassergehalt unter diesen Bedingungen 1,2 g/kg (Wasser/Luft) beträgt
Schritt 2
Die Innentemperatur ist auf 20° C eingestellt und wird durch Heizung erreicht.
Bei dieser Temperatur zeigt die Kurve, dass die Luftfeuchtigkeit in Innenräumen unter 10 % relative Luftfeuchtigkeit fällt.
Schritt 3
Wir möchten eine relative Luftfeuchtigkeit von 45 % erreichen.
Im Diagramm können wir nun ablesen, dass der erforderliche Wassergehalt 5,8 g/kg (Wasser/Luft) beträgt.
Dies bedeutet, dass wir 4,6 g/kg beimengen müssen, da wir bereits 1,2 g/kg haben.
Die adiabate Kühlwirkung
Aber da wir auch den adiabaten Effekt haben, bewirkt die Zugabe dieser Wassermenge einen Kühleffekt im Raum: die Temperatur sinkt von 20 °C auf etwa 13 °C (Schritt 4). In der Regel hat ein Liter verdunstetes Wasser eine Kühlwirkung von 700 W.
Wenn wir die aktuelle Raumtemperatur beibehalten wollen, muss mehr Wärme zugeführt werden, um diesen Verdunstungskühleffekt zu kompensieren.
