Feuchtigkeit regeln, elektrostatische Entladungen vermeiden und gleichbleibende Qualität wahren
In allen Elektronik-Fertigungen ist die Verringerung des Risikos elektrostatischer Entladungen unabdingbar, um Schäden an empfindlichen Bauteilen und an der Produktionsausrüstung zu vermeiden – ganz zu schweigen vom in der Produktionsanlage arbeitenden Personal. Dies lässt sich mühelos durch Regelung der Luftfeuchtigkeit erreichen. Weiter:
Elektrostatische Entladungen treten in der Regel auf, wenn die Luftfeuchtigkeit unter einen bestimmten kritischen Wert fällt.

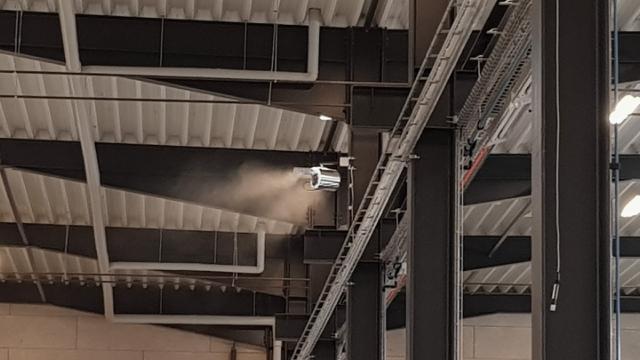

Die Regelung der Luftfeuchtigkeit minimiert wirkungsvoll die Gefahr elektrostatischer Entladungen, schützt Ausrüstung wie Personal und steigert damit die Produktivität bei gleichbleibender Produktqualität. Eine optimale Luftfeuchtigkeitsregelung wird am besten durch die Installation eines adiabaten Luftbefeuchtungssystems erreicht.
Wie ein Luftbefeuchtungssystem in der Elektronikfertigung hilft
Wenn die Luftfeuchtigkeit über dem empfohlenen Wert gehalten wird, sorgt sie für eine Minimierung statischer Aufladungen. Ein weiterer Vorteil eines Luftbefeuchtungssystems ist seine Nutzung des adiabaten Kühleffekts zum Ausgleich der durch Produktionsprozesse lokal erzeugten Abwärme.
In den meisten Fällen müssen Elektronikhersteller dokumentieren können, dass ihre Produktion unter strenger Kontrolle des Raumklimas stattfindet – und hier spielt die Luftbefeuchtungstechnik eine Schlüsselrolle.
Die Vorteile von Luftbefeuchtungslösungen in der elektronischen Produktion:
-
Dokumentation der Vorschriftsmäßigkeit bezüglich der Produktionsumgebung
-
Minderung der Gefahr elektrostatischer Entladungen, Schutz von Personal und Produkten
-
Adiabate Kühlung
Die Vorteile einer Standortuntersuchung
Die Sicherung der optimalen relativen Luftfeuchtigkeit erfordert eine Vor-Ort-Bewertung der betreffenden Anlage.
In enger Zusammenarbeit mit dem Kunden bestimmen die Airtec-Projektingenieure die Anforderungen an Produkte und Anlage, darunter etwa jahreszeitliche Schwankungen, das Vorhandensein von Belüftungssystemen, das gesamte Produktionslayout, lokale Abwärmequellen und viele andere Parameter.
Nach einer solchen Standortbewertung können wir Empfehlungen zur bestmöglichen Sicherung einer produktiven Umgebung mit idealer Luftfeuchtigkeit geben. Lesen Sie hier mehr über unsere Standortuntersuchung.
Ein Beispiel: Wenn man über einen Teppichboden geht, kann in trockener Luft mit einer relativen Feuchtigkeit von 10 % eine statische Spannung von 35 kV erreicht werden. Bei einer relativen Luftfeuchtigkeit von 55 % sinkt dieser Wert deutlich auf 7,5 kV. In der Umgebung einer Elektronikfertigung kann eine geringere Luftfeuchtigkeit aufgrund einer Häufung elektrostatischer Entladungen während der Fertigungsprozesse zu einer geringeren Produktionsleistung führen.
| TÄTIGKEIT (BEI 21 °C) | STATISCHE SPANNUNGEN | |
| 20 % rel. Feuchtigkeit | 80 % rel. Feuchtigkeit | |
| Gehen auf PVC-Boden | 12 kV | 250 V |
| Gehen auf synthetischem Teppich | 35 kV | 1.5 kV |
| Aus Schaumstoffkissen | 18 kV | 1.5 kV |
| Polyethylenbeutel abreißen | 20 kV | 600 V |
| Polystyrolbox auf Teppich schieben | 18 kv | 1.5 kV |
| BO-PET-Band von Leiterplatte entfernen | 12 kV | 1.5 kV |
| Schrumpffolie auf Leiterplatte | 16 kV | 3 kV |
| Auslösen einer Entlötpumpe | 8 kV | 1 kV |
| Gefrierspraydose | 15 kV | 5 kV |
Der normale Feuchtigkeitsbereich in einer Elektronik-Fertigungsumgebung liegt zwischen 30 % und 70 % relativer Luftfeuchtigkeit.
Einige Einrichtungen versuchen, eine konstante, moderate relative Luftfeuchtigkeit um 50 % aufrechtzuerhalten, während andere wegen feuchteempfindlicher Teile eine niedrigere relative Luftfeuchtigkeit wünschen.
Der ideale Feuchtigkeitsgrad hängt also von der Umgebung ab und wird in der Regel durch die technischen Eigenschaften der zu montierenden Geräte und Komponenten bestimmt.
